Métodos de cálculo e faixa de tensão

Outra mudança importante se diz respeito aos cálculos, estes estão diferentes com mais variáveis. Eles permitem que o sistema seja analisado com base na disposição física dos componentes elétricos. Essas variáveis ​​resultam em mais complexidade. Os resultados irão aproximar com mais precisão a energia incidente do mundo real com base na aplicação das variáveis ​​adequadas.

As fórmulas são baseadas em uma gama muito mais ampla de resultados de teste. O maior número de testes permitiu que os autores do documento modelassem de forma mais completa o sistema de 208 volts a 15.000 volts. Isso permite que os resultados sejam ajustados para qualquer tensão do sistema dentro dessa faixa.

A versão 2018 do IEEE 1584 é agora o guia atual para realizar cálculos de risco de arco voltaico. Concluir uma análise com base na versão de 2002 e sua errata associada fornece informações desatualizadas.

As ferramentas usadas para analisar os sistemas elétricos precisam ser atualizadas para usar os novos métodos de cálculo. As empresas de software que fornecem sistemas elétricos e programas de análise de arco voltaico atualizaram seu software para lidar com esses novos métodos. Os usuários do software terão que atualizar suas licenças de programa para poder concluir a análise de arco voltaico com base nos métodos IEEE 1584-2018.

Configurações de eletrodo

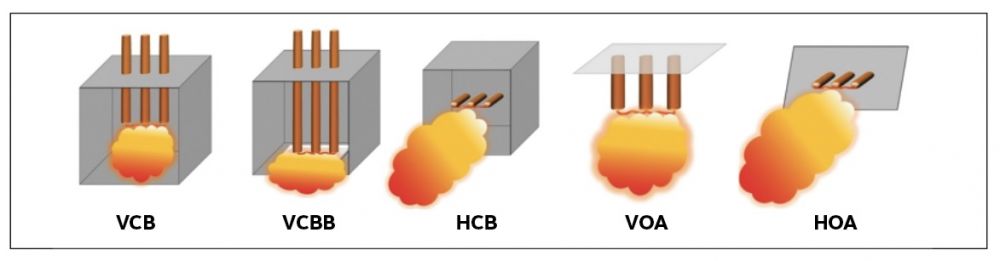

O documento de 2002 foi publicado com base em dados usando o que é definido como configurações de eletrodos VCB e VOB. O documento de 2018 reconhece cinco configurações de eletrodos diferentes. As definições IEEE 1584-2018 são as seguintes:

• VCB: Condutores / eletrodos verticais dentro de uma caixa / invólucro de metal.
• VCBB: Condutores / eletrodos verticais terminados em uma barreira isolante dentro de uma caixa / invólucro de metal.
• HCB: Condutores / eletrodos horizontais dentro de uma caixa / invólucro de metal.
• VOA: Condutores / eletrodos verticais ao ar livre.
• HOA: condutores / eletrodos horizontais ao ar livre.

O HCB direciona o arco elétrico diretamente para fora do invólucro, enquanto o VCBB direciona o arco para dentro do invólucro até atingir uma barreira e, em seguida, direciona a energia para fora do invólucro. O VCB direciona o arco no gabinete para uma distância adicional. Um HCB pode ser encontrado em um balde sem disjuntor ou com uma chave com fusível, enquanto um VCBB seriam conexões acima de um disjuntor dentro de um gabinete. O IEEE 1584 fornece algumas orientações para classificar os tipos de gabinetes que podem variar para diferentes equipamentos, dependendo da aplicação do dispositivo dentro do equipamento.

O teste descobriu que a energia incidente e o limite de arco voltaico resultante variaram com base em cada uma das configurações de eletrodo. Uma comparação relativa dessas configurações para um conjunto de parâmetros geralmente descobre: ​​HCB produz a energia incidente mais alta; VCBB e HOA são semelhantes em energia incidente e superiores aos valores VCB de 2002; os resultados do VCB para 2018 são realmente inferiores aos de 2002, especialmente à medida que a corrente de falha aumenta; e o VOA é o mais baixo, mas os valores de 2018 são ligeiramente mais altos à medida que a corrente de falha aumenta.

Na próxima semana, faremos nosso último post sobre as principais mudanças do IEEE 1584 de 2018! Fiquem atentos.
